Estudio de coeficientes de viento para el sistema CSwind

Cliente: C-Solar
Proyecto: Estudio de coeficientes de viento para el sistema CSwind
Ubicación: Ripollet
Servicio: Estudios de viento para paneles solares

Simulación aerodinámica de viento sobre sistema fotovoltaico CSwind, mostrando líneas de corriente y distribución de presiones para analizar el comportamiento estructural ante cargas de viento.
Simulación CFD del flujo de viento norte sobre el sistema fotovoltaico CSwind E-O, mostrando la distribución de presiones aerodinámicas sobre los paneles solares y el efecto del flujo incidente.
Simulación CFD del flujo de viento norte sobre el sistema fotovoltaico CSwind E-O, mostrando la distribución de presiones aerodinámicas sobre los paneles solares y el efecto del flujo incidente.

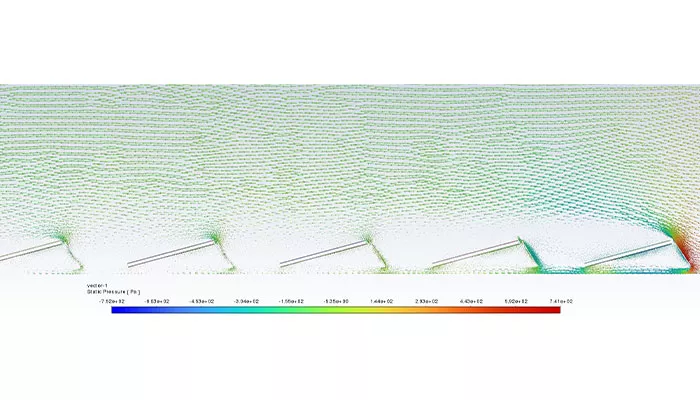

Simulación CFD del flujo de viento norte con inclinación de 15 grados sobre el sistema fotovoltaico CSwind E-O, mostrando la distribución de presiones y comportamiento aerodinámico de los paneles solares.

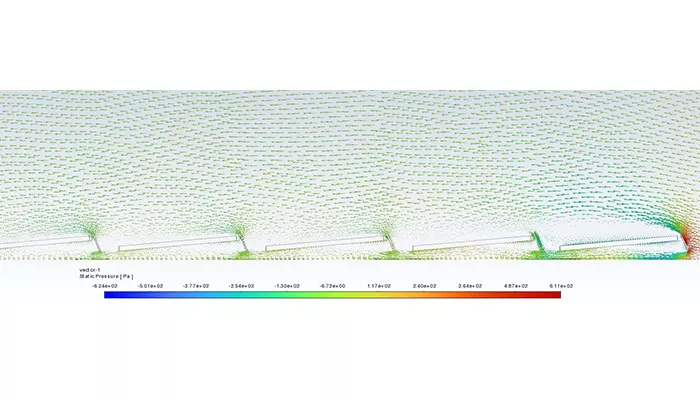

Vectores de viento para inclinaciones 5º, 10º y 15º. Viento procedente del Norte. Las flechas representan la dirección del viento, y los colores la presión ejercida por este.

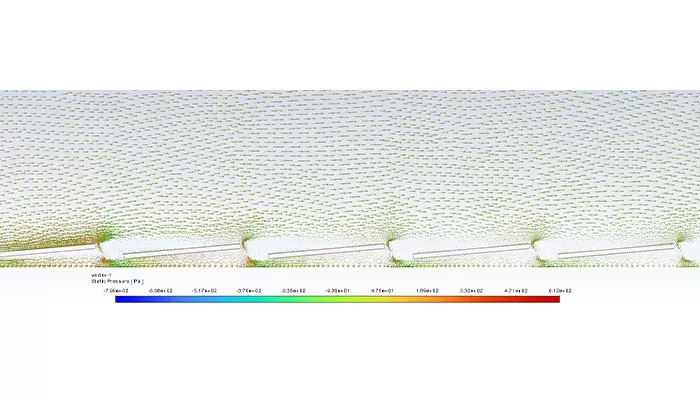

Simulación CFD del flujo de viento sur con inclinación de 5 grados sobre el sistema fotovoltaico CSwind E-O, representando la distribución de presiones y el comportamiento del flujo alrededor de los paneles solares.

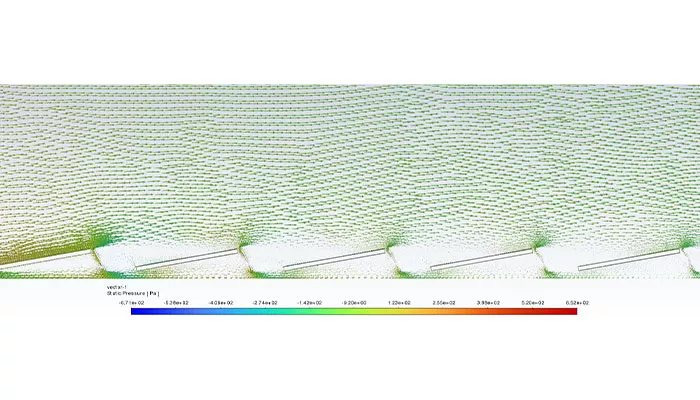

Simulación CFD del flujo de viento sur con inclinación de 10 grados sobre el sistema fotovoltaico CSwind E-O, mostrando la distribución de presiones aerodinámicas sobre los paneles solares y la estela generada aguas abajo.

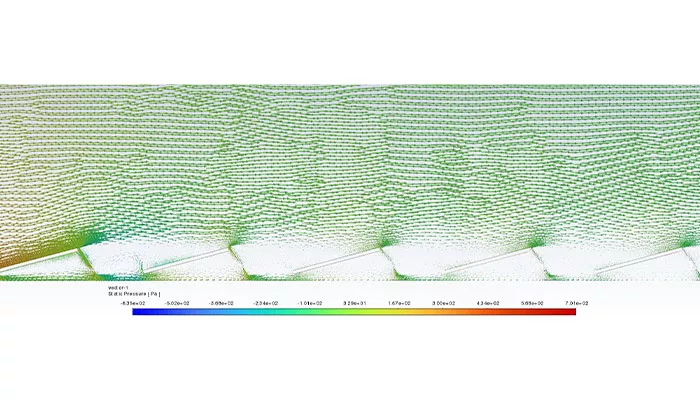

Simulación CFD del flujo de viento sur con inclinación de 15 grados sobre el sistema fotovoltaico CSwind E-O, mostrando la distribución de presiones y el comportamiento aerodinámico del conjunto de paneles solares.

Vectores de viento para inclinaciones 5º, 10º y 15º. Viento procedente del Sur. Las flechas representan la dirección del viento, y los colores la presión ejercida por este.

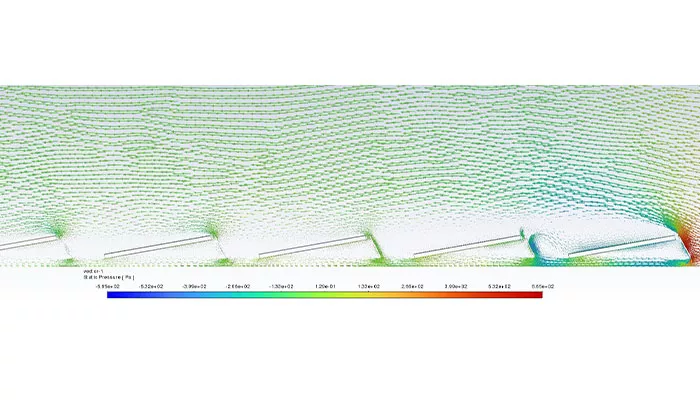

Mapa de presiones sobre el sistema fotovoltaico CSwind E-O con viento norte e inclinación de 10 grados, mostrando las zonas de mayor carga aerodinámica en los paneles solares.


Mapa de presiones obtenido mediante simulación CFD del sistema fotovoltaico CSwind E-O con viento sur e inclinación de 10 grados, destacando la distribución aerodinámica sobre los paneles solares.

Campos de presiones para CSwind E-O. Inclinación de paneles 10º. Vientos procedentes del Norte y del Sur.

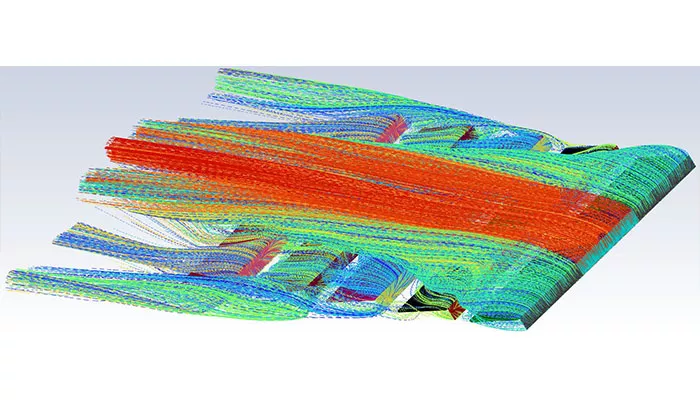

Visualización superior de líneas de corriente en simulación CFD del sistema fotovoltaico CSwind E-O con viento norte e inclinación de 10 grados, mostrando la dirección del flujo y zonas de turbulencia sobre los paneles solares.


Vista inferior de líneas de corriente en simulación CFD del sistema fotovoltaico CSwind E-O con viento norte e inclinación de 10 grados, mostrando la recirculación y el comportamiento del flujo bajo los paneles solares.

Líneas de corrientes para CSwind E-O. Inclinación de paneles 10º. Viento procedente del Norte.

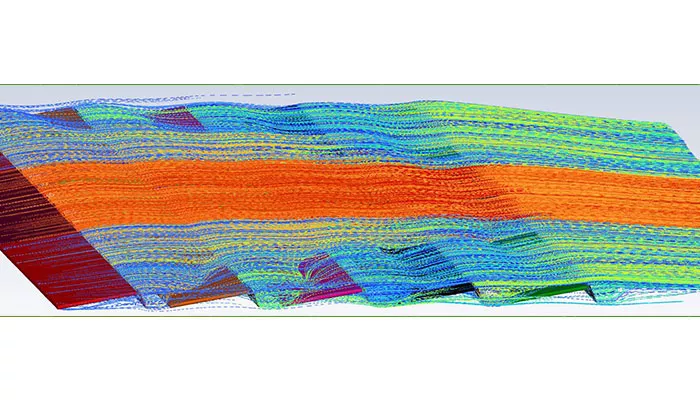

Visualización superior de líneas de corriente en simulación CFD del sistema fotovoltaico CSwind E-O con viento sur e inclinación de 10 grados, mostrando la dirección del flujo y zonas de turbulencia sobre los paneles solares.

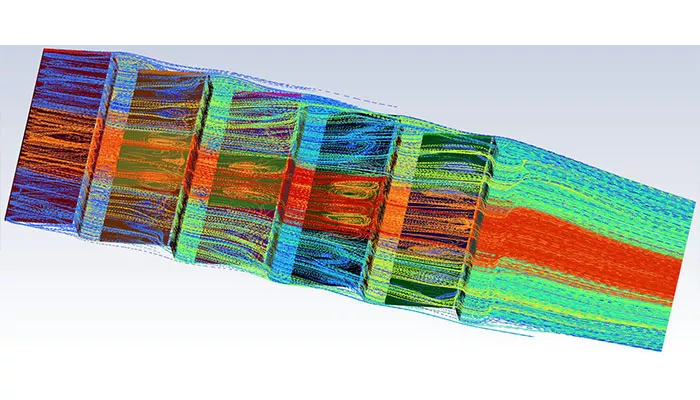

Vista inferior de líneas de corriente en simulación CFD del sistema fotovoltaico CSwind E-O con viento sur e inclinación de 10 grados, mostrando recirculaciones y turbulencias bajo los paneles solares.

Líneas de corrientes para CSwind E-O. Inclinación de paneles 10º. Viento procedente del Sur.

Simulación CFD del sistema fotovoltaico CSwind E-O con viento norte e inclinación de 10 grados, incluyendo la presencia de petos perimetrales para evaluar su influencia en la distribución de presiones y el flujo de aire.

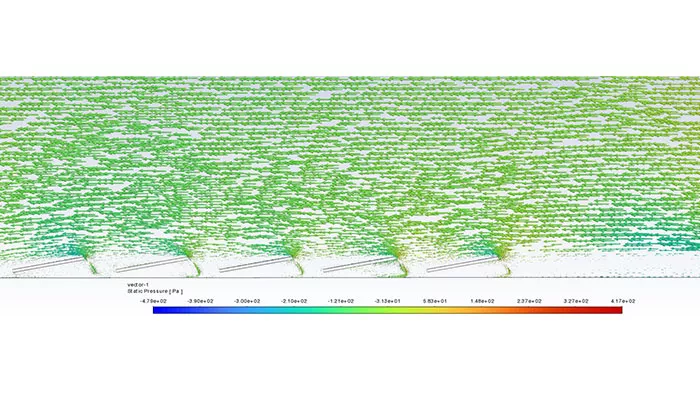

Simulación CFD del sistema fotovoltaico CSwind E-O con viento norte e inclinación de 10 grados, analizando el efecto de los petos laterales sobre la presión del viento y la estabilidad aerodinámica de los paneles solares.

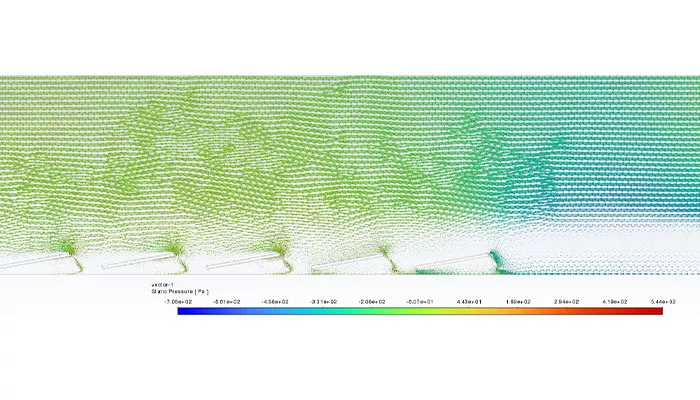

Simulación CFD del sistema fotovoltaico CSwind E-O con viento norte e inclinación de 10 grados, evaluando la influencia de los petos superiores en la distribución de presiones y el flujo de viento sobre los paneles solares.

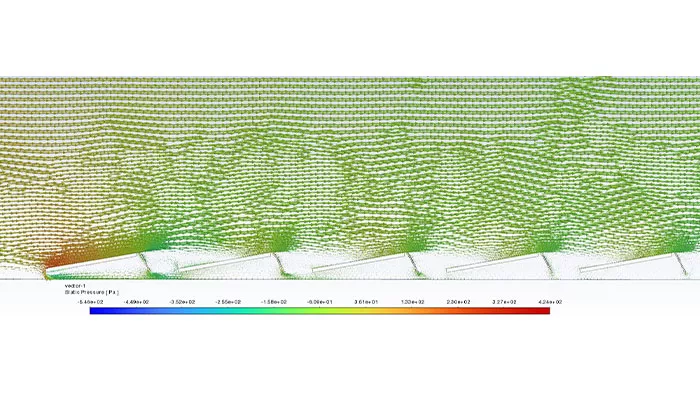

Simulación CFD del sistema fotovoltaico CSwind E-O con viento sur e inclinación de 10 grados, analizando el efecto de los petos perimetrales en la distribución de presiones y el comportamiento aerodinámico del conjunto.

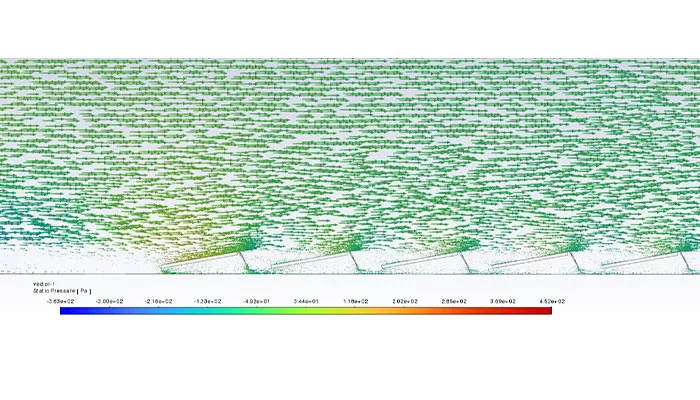

Simulación CFD del sistema fotovoltaico CSwind E-O con viento sur e inclinación de 10 grados, evaluando la influencia de los petos laterales sobre el flujo de aire y la distribución de presiones en los paneles solares.

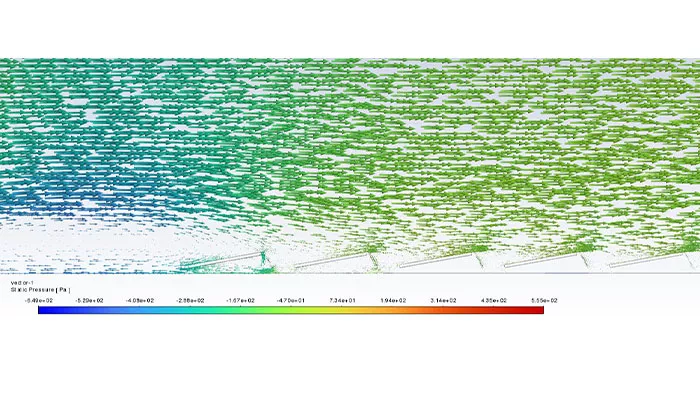

Simulación CFD del sistema fotovoltaico CSwind E-O con viento sur e inclinación de 10 grados, mostrando el efecto de los petos superiores sobre la presión del viento y la ventilación de los paneles solares.

Vectores de viento bajo la influencia de peto perimetral. Petos a distintas alturas y ubicaciones.
