Estudio de coeficientes de viento para el sistema CSwind E-O

Cliente: C-Solar
Proyecto: Estudio de coeficientes de viento para el sistema CSwind E-O
Ubicación: Ripollet
Servicio: Estudios de viento para paneles solares

Simulación CFD del flujo de viento sobre el sistema fotovoltaico CSwind E-O, mostrando líneas de corriente y distribución de presiones aerodinámicas.

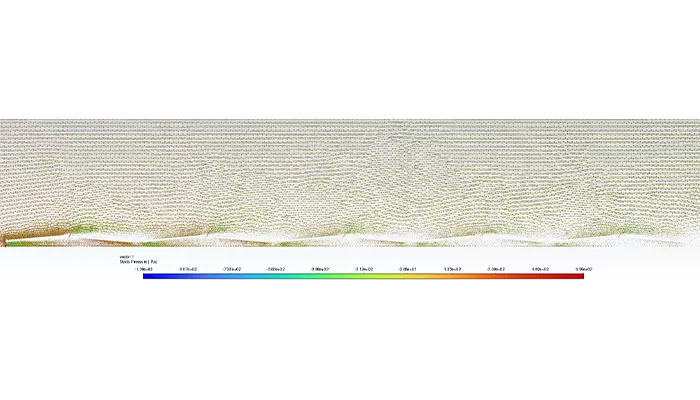

Simulación CFD del flujo de viento sobre sistema fotovoltaico CSwind E-O con inclinación de 5 grados, mostrando distribución de presiones en el campo de paneles solares.

Análisis computacional de coeficientes de presión del viento en sistema solar CSwind E-O con inclinación de 10 grados, realizado mediante simulación CFD.

Estudio aerodinámico del sistema fotovoltaico CSwind E-O con inclinación de 15 grados, mostrando la variación del coeficiente de presión según la dirección del flujo de viento.

Vectores de viento para inclinaciones 5º, 10º y 15º. Las flechas representan la dirección del viento, y los colores la presión ejercida por este.

Visualización superior de líneas de corriente en simulación CFD del sistema fotovoltaico CSwind E-O, mostrando distribución del flujo de viento sobre el conjunto de paneles solares.

Líneas de corrientes para CSwind E-O. Inclinación de paneles 10º.

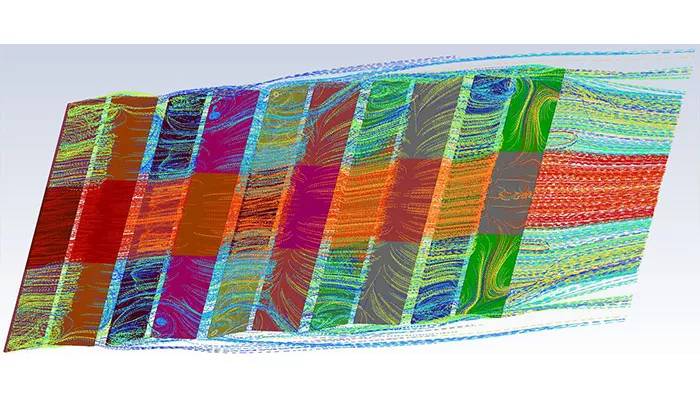

Vista inferior del análisis CFD del sistema fotovoltaico CSwind E-O, con representación de líneas de corriente y variaciones de presión bajo los paneles solares.

Mapa de presiones obtenido mediante simulación CFD sobre el sistema fotovoltaico CSwind E-O, mostrando la distribución de fuerzas aerodinámicas en cada fila de paneles solares.

Campo de presiones para CSwind E-O. Inclinación de paneles 10º.

Simulación CFD del flujo de viento sobre el sistema CSwind E-O montado sobre bloques de contrapeso, mostrando el comportamiento aerodinámico y distribución de presiones en los paneles solares.

Vectores de viento para la versión del CSwind E-O apoyada sobre bloques de contrapeso. Inclinación de paneles 10º.

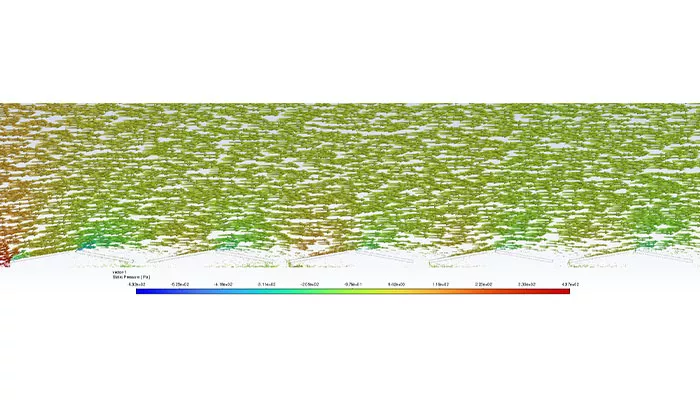

Simulación CFD del sistema fotovoltaico CSwind E-O con barrera inferior, mostrando el efecto del flujo de viento y las zonas de presión sobre la estructura de paneles solares.

Vectores de viento para la versión del CSwind E-O con barrera de viento en la parte inferior. Inclinación de paneles 10º.
